Поплавковый клапан Farg 1/2" (без шара) (Farg1/2)

Клапан без шара — в чём смысл

Поплавковый клапан Farg 1/2" (без шара) — это тот же надёжный итальянский механизм серии 510 для автоматического контроля уровня воды в накопительном баке, но без поплавкового шара в комплекте. Шар нужно докупить отдельно. Звучит как недоделка, но на самом деле это осознанное конструктивное решение, которое даёт покупателю свободу выбора. Весь ассортимент оборудование для водоснабжения и отопления — на главной странице магазина.

Дело вот в чём: шар — это не просто пластиковый пузырь, который болтается на штанге. Его диаметр напрямую влияет на то, при каком давлении клапан закроется. Чем больше шар — тем больше подъёмная сила, тем лучше клапан держит герметичность при высоком давлении в сети. Стандартный шар 90 мм из комплектной версии подходит для большинства бытовых задач с давлением до 3–4 бар. Но если давление в трубопроводе нестабильное, периодически скачет до 4–5 бар, или бак большой и нужен шар покрупнее — берут клапан без шара и докупают нужный отдельно: 90 мм, 120 мм, 150 мм. Поплавковый клапан Farg 1/2" (без шара) также выбирают, когда старый шар вышел из строя — лопнул, треснул, набрал воды — и нужна только замена клапанной части без переплаты за поплавок, который ещё цел.

Артикул Farg1/2 без суффикса compl — это и есть базовая версия. Всё то же самое по конструкции и качеству, просто без шара в коробке. Поплавковый клапан Farg 1/2" (без шара) — выбор тех, кто точно знает, какой шар нужен под конкретные условия давления и объёма резервуара.

Как устроен клапан серии 510

Серия 510 — это основная линейка итальянские поплавковые клапаны для баков F.A.R.G. для малого типоразмера. Именно под неё рассчитан поплавковый клапан Farg 1/2" (без шара).

Корпус — никелированная латунь, изготовленная методом горячей штамповки. При штамповке металл уплотняется — получается более однородная структура без раковин и пустот, чем при литье. Никелевое покрытие защищает от коррозии и визуально отличает изделие от дешёвых аналогов: поверхность гладкая, серебристая, без пятен и разводов.

Запорный узел — шток и седло. В серии 510 в стандартном исполнении седло латунное. Именно оно перекрывает поток воды, когда уплотнитель прижимается к нему при подъёме поплавка. От качества седла зависит герметичность: если вода содержит абразивные частицы или у неё повышенная коррозионная активность — лучше брать версию с нержавеющим седлом. Для обычного городского водопровода или скважины с нормальной водой латунного седла вполне достаточно на много лет службы.

Штанга в серии 510 — латунная, диаметром 5 мм, длиной 175 мм. Это принципиальное отличие от серии 511: там штанга плоская из нержавеющей стали AISI 430. В серии 510 штанга круглая латунная — это упрощение конструкции, которое сказывается на цене в меньшую сторону, но не на надёжности для малого типоразмера. Шар в серии 510 крепится к штанге через резьбовое соединение — в отличие от ползункового крепления серии 511.

Пятиосевая шарнирная система — то, что роднит серию 510 с более старшими моделями. Клапан работает на пяти шплинтах, что обеспечивает плотное и равномерное прижатие уплотнителя к седлу. Меньше люфт — меньше риск подтекания при нестабильном давлении.

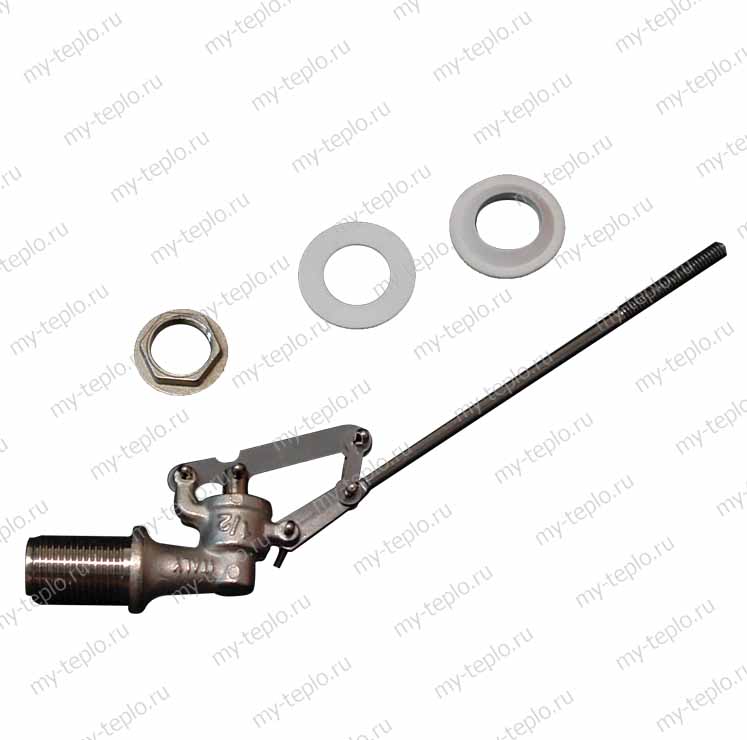

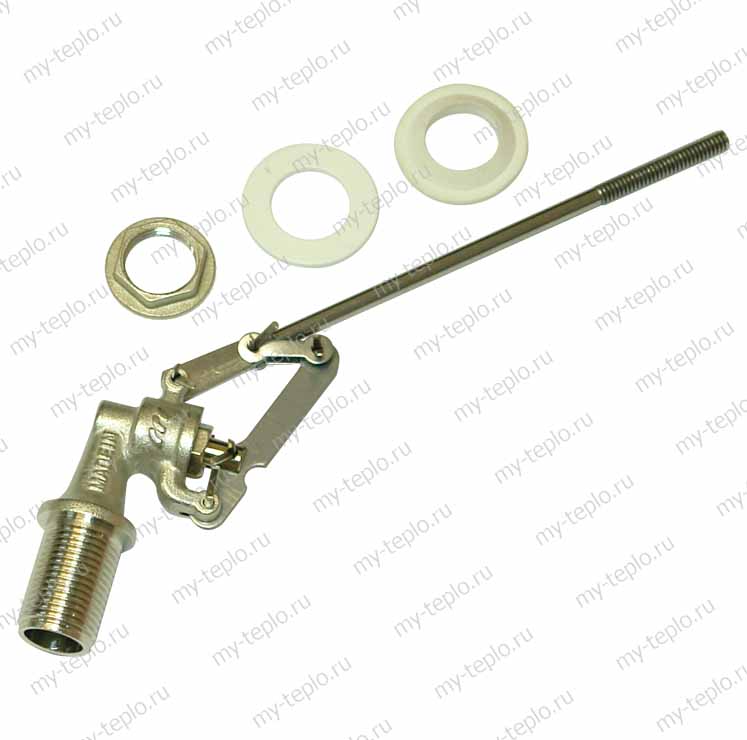

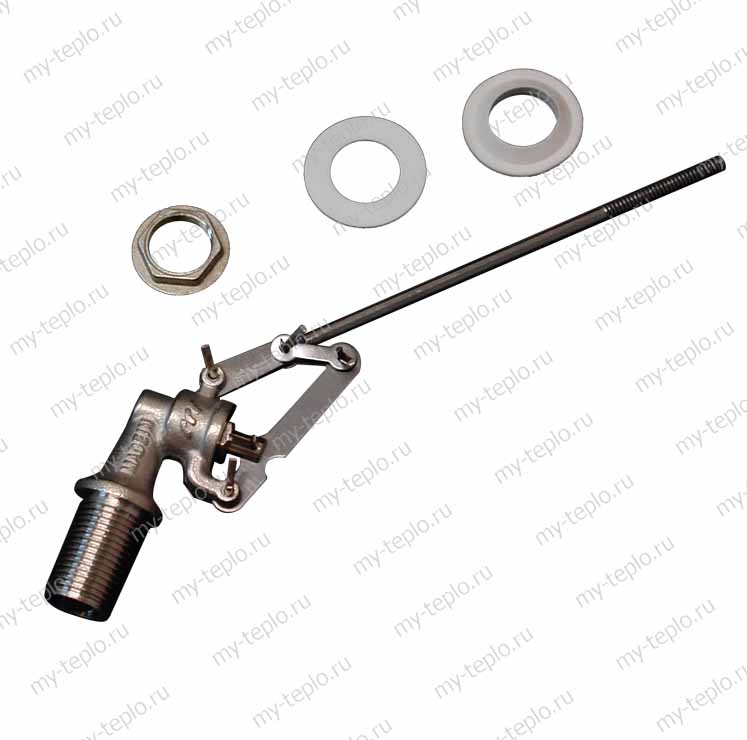

Резьба присоединения — 1/2" наружная BSP. Совместима со штуцерами большинства пластиковых накопительных баков, переходниками, тройниками, любой стандартной сантехнической арматурой. В комплект входят уплотнительные прокладки и контргайка для герметичного крепления в стенке бака.

Подходящий шар для клапана серии 510 в типоразмере 1/2" — диаметром 90 мм с резьбовым присоединением. Шары с ползунковым креплением для серии 511 к серии 510 не подходят из-за разного способа крепления.

Где применяется

По области применения поплавковый клапан Farg 1/2" (без шара) подходит для пластиковых накопительных баков в загородных домах, дачных резервуаров для полива и хранения воды, промышленных накопительных ёмкостей технической воды, баков запаса в котельных и тепловых пунктах. Весь ассортимент клапаны 1/2 дюйма для накопительных баков — в разделе каталога.

Самый частый сценарий использования — замена вышедшего из строя клапана при сохранном шаре. Поплавковый клапан Farg 1/2" (без шара) в этом случае берут именно в базовой версии — без шара, который ещё цел и менять его смысла нет.

Второй сценарий — профессиональный монтаж, когда специалист закупает клапаны и шары отдельными позициями под конкретный объект. На складе уже есть шары нужного диаметра под конкретное давление в сети. Докупать комплект целиком нет смысла.

Третий вариант — когда стандартный шар 90 мм не подходит под конкретные условия. Давление в подающей линии высокое — нужен шар диаметром 120 мм, чтобы развить достаточную подъёмную силу. Берут поплавковый клапан Farg 1/2" (без шара) и к нему — шар нужного размера отдельно.

Максимальная рабочая температура — 80°C, так что клапан работает не только в системах холодного водоснабжения, но и в баках горячей воды. Рабочее давление — от 0,5 до 5 бар. Поплавковый клапан Farg 1/2" (без шара) уверенно работает в этом диапазоне без каких-либо дополнительных настроек после монтажа.

Как работает система с накопительным баком

Поплавковый клапан Farg 1/2" (без шара) — не самостоятельное устройство, а часть системы. Накопительный бак стоит выше точек потребления — на чердаке, на специальной подставке, под крышей. Вода из скважины или колодца насосом поднимается в бак. Из бака самотёком или через насос поступает к кранам, душу, стиральной машине, унитазу.

Поплавковый клапан — это регулятор, который следит за уровнем. Пока бак наполнен, шар плавает на поверхности воды, штанга поднята, запорный элемент прижат к седлу — вода не поступает. Уровень воды падает — шар вместе с ним опускается, штанга тянет шток вниз, клапан открывается, вода из водопровода поступает в бак. Уровень поднялся до нужной отметки — шар снова поднялся, клапан закрылся. Никакой электроники, просто механика, которая работает сама.

В районах с частыми отключениями света накопительный бак с поплавковым клапаном остаётся единственной гарантией того, что в доме будет вода, когда насос не работает. Запас в баке сформирован заранее, подача прекращена клапаном при наполнении, и этот запас расходуется самотёком, пока не придёт электричество.

Принципиальный момент: клапан реагирует на уровень воды, а не на давление. Это делает его независимым от любой автоматики и электроники.

Давление в подающей линии влияет на поведение клапана косвенно: чем выше давление, тем больше усилие нужно шару для перекрытия. Если давление сильно скачет — иногда поставить редуктор перед клапаном, чтобы выровнять нагрузку. Это продлевает ресурс уплотнителя.

Важная деталь монтажа: клапан ставится строго горизонтально в боковую стенку бака. Штанга с шаром — горизонтально внутрь резервуара. Отверстие в стенке бака — 20 мм для резьбы 1/2". Клапан вкручивается снаружи, изнутри фиксируется контргайкой с прокладкой. Если нужен сразу комплект клапан плюс шар для бака — это отдельная позиция в каталоге.

Что ещё входит в систему вместе с клапаном

Накопительный бак с поплавковым клапаном работает не в одиночку. Вокруг него строится обвязка, и каждый элемент влияет на надёжность всей системы.

Насос. Поднимает воду из скважины или колодца в накопительный бак. Производительность насоса должна превышать средний расход воды. Пиковое потребление — душ плюс стиральная машина одновременно — покрывается из запаса в баке, не из производительности насоса.

Поплавковый выключатель. Второй поплавок в баке — электрический. Он управляет включением и выключением насоса: при падении уровня ниже минимума — насос включается, при достижении максимума — выключается. Это защита насоса от работы против закрытого клапана.

Обратный клапан. Ставится на нагнетательной линии насоса — между насосом и баком. Не даёт воде из бака уходить обратно в скважину при остановке насоса.

Фильтр грубой очистки. Устанавливается перед входом в бак или перед клапаном. Задерживает песок, ржавчину, взвешенные частицы. Абразивные частицы — главная причина быстрого износа латунного седла. Простой сетчатый фильтр продлевает ресурс клапана в несколько раз.

Перелив. Обязательный элемент любого накопительного бака. Стоит отметить, что поплавковый клапан Farg 1/2" (без шара) никак не защищает от переполнения сам по себе — он управляет уровнем, пока исправен. Именно перелив страхует систему в случае отказа клапана. Трубка выводится за пределы бака — в канализацию или на улицу.

Манометр. Устанавливают на подающей линии, чтобы контролировать давление. Если давление периодически скачет выше 5 бар — клапан начнёт подтекать, и это сразу видно по манометру. В таком случае ставят редуктор давления перед баком — он стабилизирует подачу и снимает избыточную нагрузку с клапанного узла. Стоит редуктор недорого, а ресурс всей арматуры в системе увеличивает заметно.

Если задачи выросли и нужен клапан большего типоразмера — есть клапан 3/4 в комплекте с шаром для резервуаров от 500 литров и выше.

Полезные факты о клапане без шара

Серия 510 — упрощённая версия серии 511. Поплавковый клапан Farg 1/2" (без шара) из этой серии не уступает по сроку службы более дорогим моделям при нормальных условиях эксплуатации. При этом поплавковый клапан Farg 1/2" (без шара) из этой серии полностью справляется со своей задачей в малых и средних накопительных системах. Главное отличие: в 510 штанга круглая, латунная, шар крепится на резьбе. В 511 штанга плоская, из нержавейки, шар крепится ползунковым соединением.

Поплавковый клапан Farg 1/2" (без шара) — это базовая позиция, которую держат на складе профессиональные монтажники. Комплект покупают один раз при первичной установке, а при замене — берут только то, что вышло из строя.

Часто спрашивают: можно ли использовать поплавковый клапан Farg 1/2" (без шара) с шаром от другого производителя? Технически — да, если резьба на шаре совпадает со стандартом 1/4W, который используется в серии 510. Но лучше ставить оригинальный шар F.A.R.G.: он подобран по весу и геометрии под конкретный механизм, что гарантирует правильную работу при заявленных параметрах давления.

Никелевое покрытие на корпусе — не только внешний вид. Никель создаёт барьер между латунью и водой, нейтрален к питьевой воде, не даёт осадков. Особенно это важно при установке в баки питьевого водоснабжения.

Режим работы — непрерывный. Клапан рассчитан на постоянную эксплуатацию без перерывов. В промышленных системах, где бак наполняется и опустошается несколько раз в сутки каждый день — это важно. Поплавковый клапан Farg 1/2" (без шара) такой режим выдерживает без дополнительного обслуживания.

Ещё один практический момент: поплавковый клапан Farg 1/2" (без шара) можно хранить на складе как запасную часть. Шар при этом докупается отдельно — в нужный момент, под конкретный бак. Это удобно для организаций, которые обслуживают сразу несколько объектов с разными условиями. Для систем с жёсткой или агрессивной водой — клапан 1/2 с нержавеющим седлом.

Клапан не требует обслуживания в процессе эксплуатации. Единственная регулярная проверка — визуальный осмотр раз в сезон: не заклинил ли шар, не подтекает ли соединение в стенке бака. Поплавковый клапан Farg 1/2" (без шара) при нормальных условиях эксплуатации — нормальное давление, чистая вода, исправная обвязка — служит долго без какого-либо вмешательства.

Технические характеристики: корпус — никелированная латунь, штамповка, седло — латунь, штанга — латунь, диаметр штанги — 5 мм, длина штанги — 175 мм, диаметр совместимого шара — 90 мм, присоединение — 1/2" наружная резьба BSP, рабочее давление — 0,5–5 бар, максимальная рабочая температура — 80°C, режим работы — непрерывный, страна производства — Италия.

Если нужен клапан большего типоразмера — поплавковые клапаны на дюйм выделены в отдельный раздел каталога.
